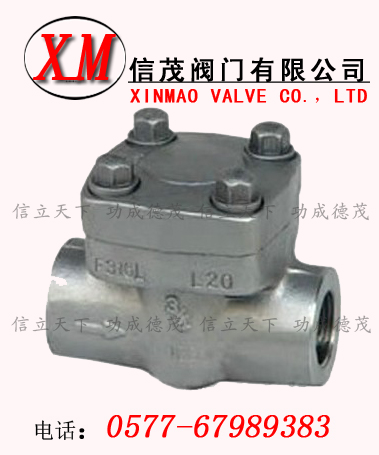

鍛鋼止回閥介紹：
鍛鋼止回閥有三種閥蓋設計形式：第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,掃這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密封環密封.
可設計成"Y"型閥的有截止閥和止回閥
Y"型閥設計結構和特征：
"Y"型截止閥和止回閥閥門符合ANSIB16.34.檢驗與測試按API598,標記按MSS-SP-25.
采用以下結構
全徑和縮徑
升降式和球式止回閥
按需內置彈簧
可拆卸實習閥瓣
自定義壓板壓套式
整體式上密封座
明桿支架型(OS&Y)
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
承插端符合ASMEB16.11
螺紋連接端（NPT）符合ANSI/ASMEB1.20.1
閥瓣可變換為針型、節流型、球型、止回型
標準材質明細表
|
序號
|
Part Name
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
閥體
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
閥蓋
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
3
|
閥瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
4
|
銘牌
|
SS
|
|
5
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
|
6
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～180℃
|
注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸（mm）和重量（kg）
|
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L(RF)
L1(BW)
|
150Lb
|
108
|
117
|
127
|
140
|
165
|
203
|
|
300Lb
|
152
|
178
|
203
|
216
|
229
|
267
|
|
600Lb
|
165
|
190
|
216
|
229
|
241
|
292
|
|
H
|
150Lb ～ 300Lb
|
61
|
61
|
79
|
95
|
103
|
118
|
|
600Lb
|
61
|
79
|
95
|
103
|
118
|
135
|
|
重量
|
150Lb
|
RF
|
2.56
|
3.37
|
4.37
|
8.17
|
8.94
|
12.64
|
|
BW
|
1.70
|
190
|
2.10
|
5.12 >
|
5.50 >
|
1.89 >
|
|
300Lb
|
RF
|
2.73 >
|
3.65 >
|
4.74 >
|
8.77 >
|
9.60 >
|
13.70 >
|
|
BW
|
1.90 >
|
2.10 >
|
3.00 >
|
5.12 >
|
6.60 >
|
7.85 >
|
|
600Lb
|
RF
|
3.00 >
|
4.00 >
|
5.83 >
|
9.47 >
|
10.10 >
|
15.6 >
|
|
BW
|
2.00 >
|
3.12 >
|
4.25 >
|
7.25 >
|
8.56 >
|
13.60 >
|
標準材質明細表
|
序號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
閥體
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
閥蓋
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
3
|
閃瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
4
|
銘牌
|
SS
|
|
5
|
墊片
|
316夾柔性石墨
|
|
6
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8(M)
|
A193 B8M
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～180℃
|
注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸（mm）和重量（kg）
|
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L(RTJ)
|
216
|
229
|
254
|
279
|
305
|
371
|
|
L1(BW)
|
216
|
229
|
254
|
279
|
305
|
368
|
|
H
|
79
|
79
|
95
|
104
|
120
|
139
|
|
重量
|
RTJ
|
8.5
|
10.5
|
15.7
|
20.8
|
27.2
|
33.0
|
|
BW
|
6.4
|
8.0
|
13.2
|
17.8
|
24.2
|
29.7
|
|
