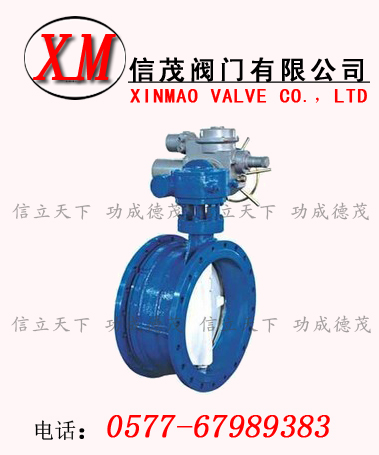

軟密封蝶閥概述：
軟密封蝶閥作為一種用來實現管路系統切斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業�，F有一種比較先進的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點.
軟密封蝶閥特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
主要技術參數
|
公稱通經DN（mm)
|
50～2000
|
50～1600
|
|
公稱藥理PN（MPa)
|
0.6
|
1.0
|
1.6
|
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
|
適用溫度
|
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
|
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
|
泄漏率
|
符合GB/T13927-92標準
|
|
驅動方式
|
蝸輪傳動、電動、氣動、液動
|
主要零部件材料
|
零件名稱
|
材料
|
|
閥體
|
WCB、QT450-10、HT200、HT250
|
|
蝶板
|
WCB、QT450-10、HT200、HT250
|
|
閥軸
|
2Cr13
|
|
密封圈
|
丁腈耐油橡膠
|
|
填料
|
柔性石墨
|
執行標準
|
制造標準
|
GB/T 122387-89
|
|
法蘭標準
|
GB9113-2000、GB17241.6-1998
|
|
結構長度標準
|
GB12221-89
|
|
檢驗標準
|
GB/T 13927-92
|
主要外形連接尺寸 單位：mm
|
DN
|
L
|
H
|
HO
|
A
|
B
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
DO
|
n-d
|
DO
|
n-d
|
DO
|
n-d
|
|
50
|
43
|
63
|
235
|
270
|
110
|
110
|
4-14
|
125
|
4-18
|
125
|
4-18
|
|
65
|
46
|
70
|
250
|
270
|
110
|
130
|
4-14
|
145
|
4-18
|
145
|
4-18
|
|
80
|
46
|
83
|
275
|
270
|
110
|
150
|
4-18
|
160
|
8-18
|
160
|
8-18
|
|
100
|
52
|
105
|
316
|
270
|
110
|
170
|
4-18
|
180
|
8-18
|
180
|
8-18
|
|
125
|
56
|
115
|
340
|
310
|
110
|
200
|
8-18
|
210
|
8-18
|
210
|
8-18
|
|
150
|
56
|
137
|
376
|
310
|
110
|
225
|
8-18
|
240
|
8-22
|
240
|
8-22
|
|
200
|
60
|
164
|
430
|
353
|
150
|
280
|
8-18
|
295
|
8-22
|
295
|
8-22
|
|
250
|
68
|
206
|
499
|
353
|
150
|
335
|
12-18
|
350
|
12-22
|
355
|
12-26
|
|
300
|
78
|
230
|
570
|
380
|
150
|
395
|
12-22
|
400
|
12-22
|
410
|
12-26
|
軟密封蝶閥和硬密封蝶閥的區別：
硬密封蝶閥：密封副的兩側均是金屬材料或較硬的其它材料的被稱為"硬密封".這種密封的密封性能較差,但耐高溫,抗磨損,機械性能好.如:鋼+鋼;鋼+銅;鋼+石墨;鋼+合金鋼;(這里的鋼也可能是鑄鐵,鑄鋼,合金鋼也可能是堆焊,噴涂的合金).
軟密封蝶閥：密封副的兩側一側是金屬材料,另一側是有彈性的非金屬材料的被稱為"軟密封".這種密封的密封性能較好,但不耐高溫,易磨損,機械性較差.如:鋼+橡膠;鋼+四氟[wiki]聚乙烯[/wiki];等轉子泵.
軟密封蝶閥的優點是密封性能好，缺點是容易老化、磨損、使用壽命短。
硬密封蝶閥使用壽命長，但是密封性相對比軟密封差。 |
